在数字化手术室中，内窥手术显示器不仅是“眼睛”，更是信息流转的中枢。合理的多屏布局与 PACS（影像归档和通信系统）联动，能显著减少术中医生的颈部转动频率，提升手术安全与效率。本文将结合三甲医院建设标准，拆解这一核心方案。

一、多屏布局：遵循“黄金三角”站位原则

手术室屏幕并非越多越好，关键在于位置精准。建议采用“主屏+辅助屏+信息屏”的三角布局，严格匹配医生视线。

1. 主屏（内窥镜专用）：术野视觉核心

位置：正对主刀医生视线，通常悬挂于手术床尾或侧方吊臂上。建议采用 27-32 英寸 4K 医疗显示器，这是微创手术的视觉焦点。

高度：屏幕中心线应略低于主刀医生站立时的水平视线，通常距地面 1.6-1.8 米，确保长时间仰头角度≤15°，避免视觉疲劳 。

功能：专用于显示内窥镜实时影像，必须支持 DICOM 校准，确保色彩与灰阶精准还原。

2. 辅助屏（PACS/导航）：参考数据屏

位置：紧邻主屏侧方或斜上方，与主屏处于同一视觉平面。若空间允许，建议采用 32-55 英寸​ 大屏用于展示三维重建模型或 DSA 影像。

联动：此屏幕主要用于调取患者术前 CT/MRI 影像，进行术中实时比对。在复合手术室中，常作为影像导航的主显示屏 。

3. 信息屏（HIS/监护）：状态监控屏

位置：位于墙面或次要吊臂，视角覆盖麻醉师及巡回护士。

内容：显示患者生命体征、电子病历及手术进度。此类屏幕对分辨率要求相对较低，但需保证数据实时刷新。

布局避坑：深圳部分医院在早期建设中常犯“屏幕过高”的错误。务必通过可调节吊臂固定显示器，确保医生在坐姿或站姿下，视线与屏幕呈自然俯角，避免强光直射造成的眩光 。

二、PACS 系统联动：打破信息孤岛

单纯挂屏只是物理布局，真正的智能化在于信号路由。内窥镜影像与 PACS 系统的联动需依赖数字化手术室中控平台。

1. 信号源统一调度

视频矩阵：通过医疗级 SDI/HDMI 矩阵或 IP 化视频网关，将内窥镜主机、超声、C 臂机等信号统一接入。支持画中画（PIP）或分屏（1/2/3/4 分屏）显示，医生可在主屏上直接调取 PACS 影像进行画面对比 。

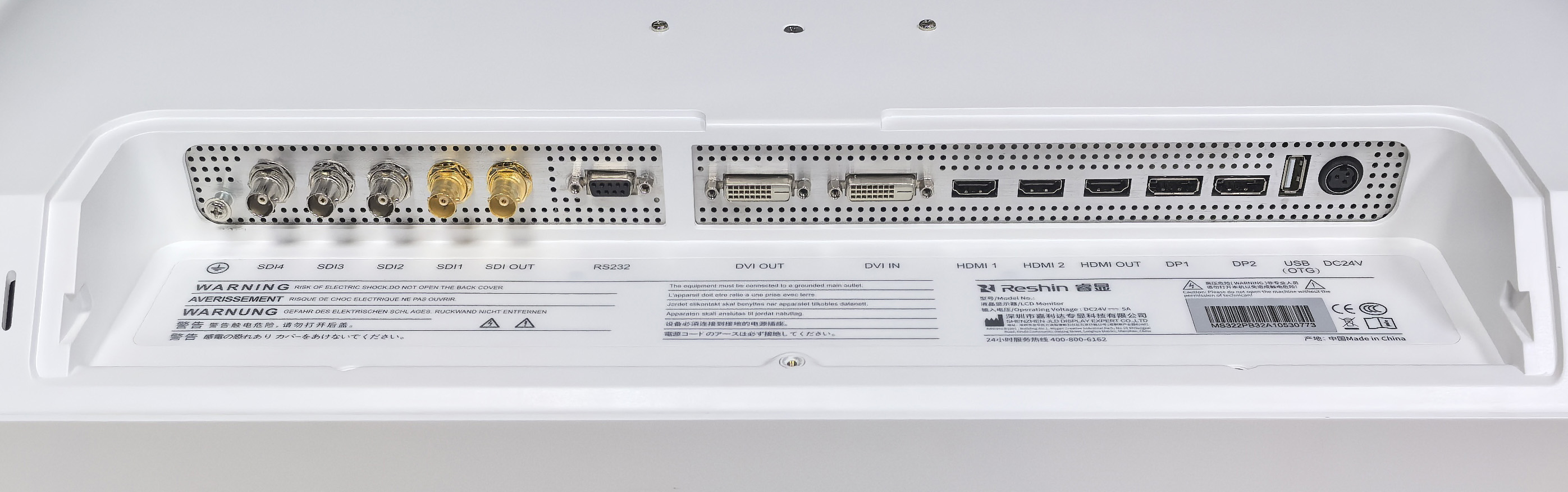

软硬件接口：内窥手术显示器需预留 HDMI 2.0/2.1​ 或 12G-SDI​ 接口，确保 4K 信号无损传输。同时，PACS 工作站需与医院 HIS/EMR 系统打通，实现患者信息自动匹配 。

2. 典型联动场景 SOP

术前：麻醉诱导后，护士在信息屏调出患者 PACS 影像（如腹部 CT），确认手术部位。

术中：主刀医生通过吊臂上的触摸屏或脚踏开关，一键切换信号源，将 PACS 影像推送到主屏或辅助屏，与实时内窥镜画面进行“画中画”比对。

应急：若术中需紧急造影，C 臂机影像可自动覆盖辅助屏，无需医生手动插拔线缆。

三、医院实施建议

医院在实施该方案时，建议重点关注以下两点：

全链路 4K 验证：确保从内窥镜摄像主机到显示终端的全链路支持 4K。若前端信号源仅为 1080P，后端大屏显示效果将大打折扣，造成资源浪费。

本地化服务响应：DICOM 校准需每年复校，且手术室布线复杂。优先选择能提供本地 4-6 小时上门技术支持的服务商，确保手术室 downtime（停机时间）最小化。

总结：手术室多屏布局的核心是“以主刀视线为圆心”，而联动的关键在于“信号可路由”。在采购内窥手术显示器时，除了关注 4K 分辨率，更要验证其接口兼容性（如 SDI 模块）与中控系统的对接能力，才能真正实现 PACS 与术野的实时融合。
